관경결정 계산방법1(주관과 가지관, 소규모와 대규모의 건물) - 주관의 관경설정

급수관의 관경을 결정하는 방법은 주관과 가지관으로 분류할 때로 나뉩니다.
주관은 마찰저항선도, 지관은 균등관표를 보게되는데,
(외우기 쉽게 - 주마지균)
대부분은 위와 같은 공식을 따르지만,
균등관표는 소규모 건물의 모든 급수관경에도 사용될 수 있습니다.

반응형

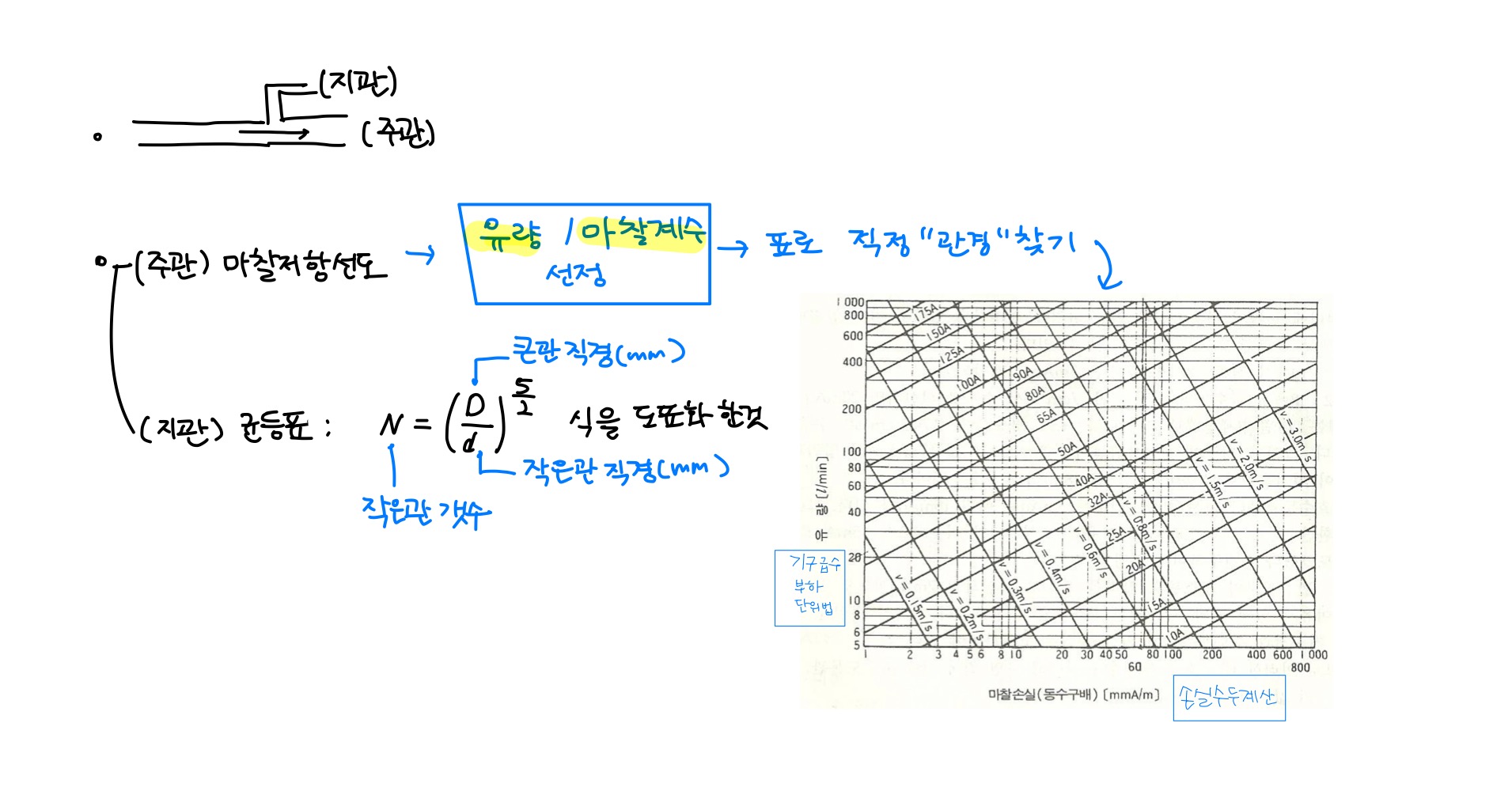

메인관(주관)의 관경설정 : 마찰저항선도

관의종류마다 마찰저항선도가 있습니다.
X축에 해당하는 마찰손실과, Y축에 해당하는 유량을 먼저 구한 후, 선도에서 이 좌표를 따라 관경을 정할 수 있습니다.
먼저 기준되는 유량값을 정하려면, 동시사용할 최대유량을 기준으로 해야 합니다.

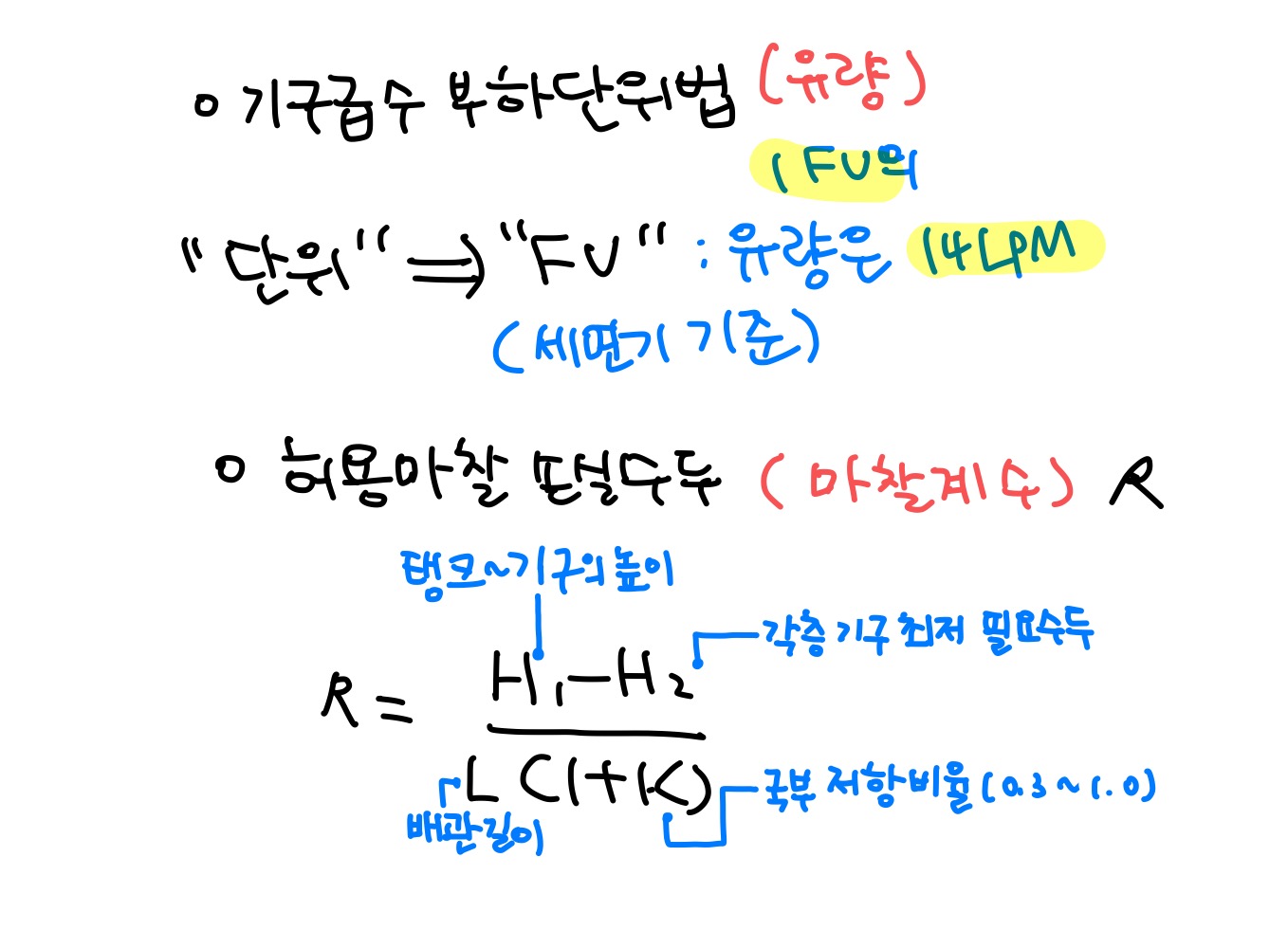

보통은 기구 급수 부하 단위법이라는 방식을 사용합니다.

*기구급수부하단위법 : 세면기의 급수량을 단위화해 위생기구(대변기, 소변기등)를 종류마다 단위(FU)화 한 것입니다.
예를 들어 모든 기구단위를 합한 게 15FU이면, 최대유량은 세면기 급수량 X15로 구할 수 있겠습니다.

이후의 마찰손실수두는, 사용가능한 수압을 조건으로 두고 사용수두로 환산하는 식입니다.
마찰손실수두의 산출사례에 대해서는, 다음에 작성해 보도록 하겠습니다.
