공기압축기의 사양결정, 압축기 기초설치

공기압축기 계통과 종류

제조공정, 실험용에서 범용으로 사용되는 압축기의 종류는 스크류공기압축기, 터보공기압축기, 왕복동 공기압축기가 있습니다.
설치비용이나, 사용압력을 고려해서 그 종류를 선택하게 됩니다.

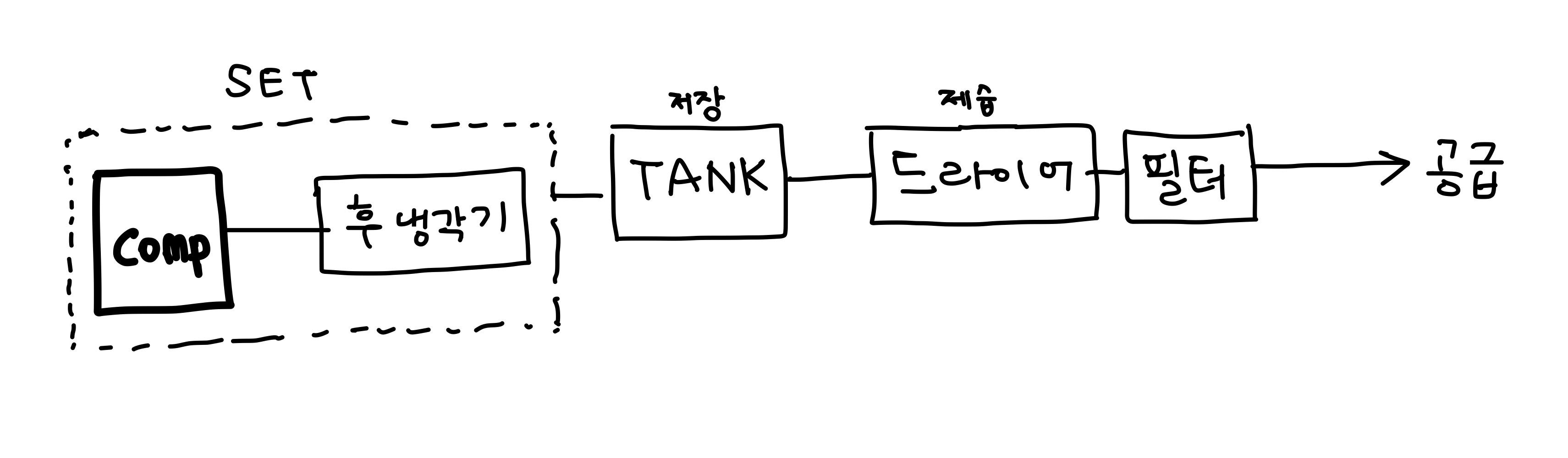

공기압축기 계통도

압축기 계통은 공기의 부피를 압축시키고 압력을 높인 후 냉각하는 압축기 본체, 여기서 생산된 공기가 맥동 없이 잘 공급되도록 저장하는 저장탱크, 공기에 섞인 수분을 제거해 주는 제습기(드라이어), 필터로 구성되어 수요처로 공급되게 됩니다.


크게는 세 가지로 정의했던 압축기의 종류는 각각 아래와 같은 특성을 갖고 있습니다.

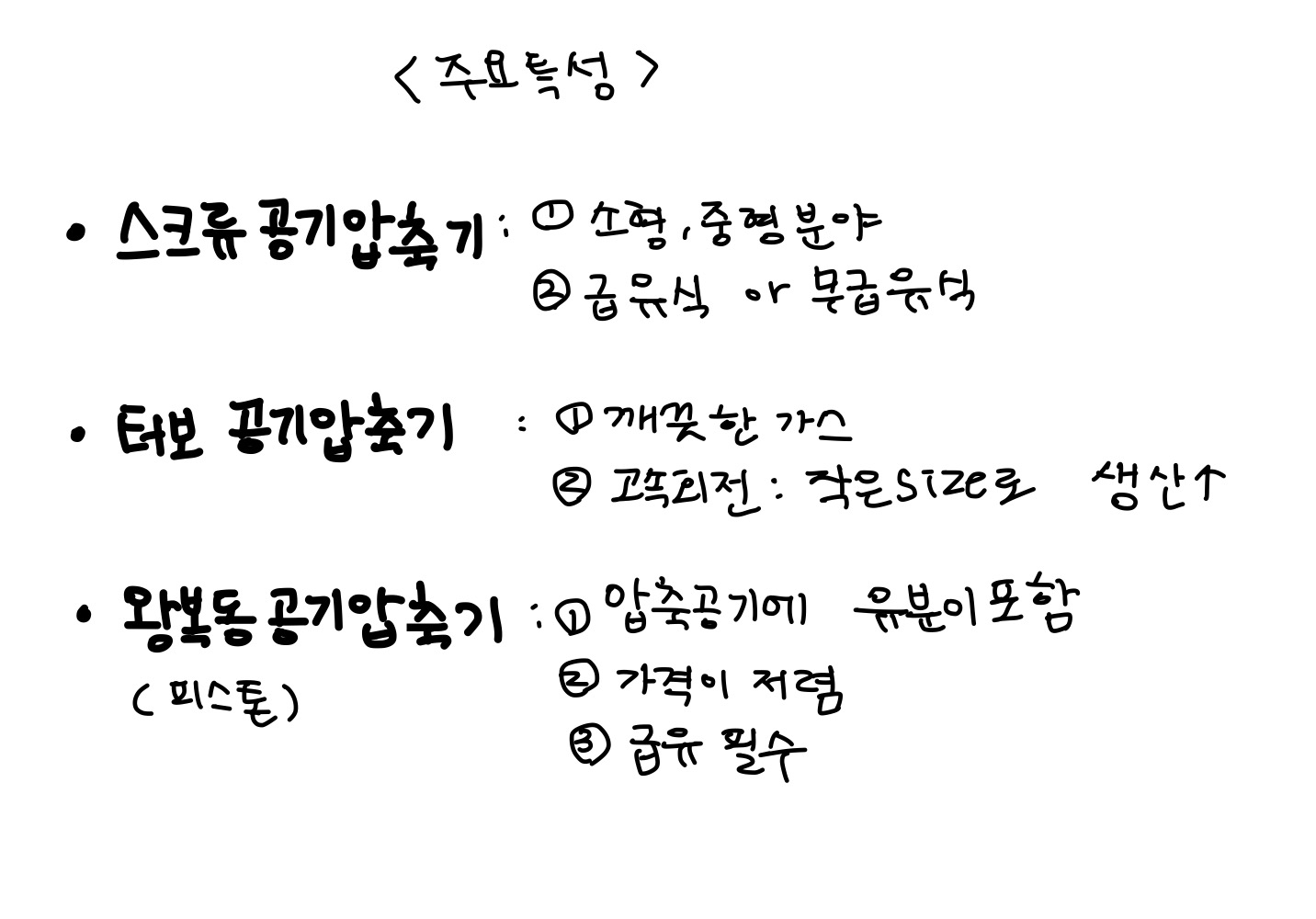

압축기종류별 특성

보통 소형(1~10HP)에서 많이 사용하는 압축기가 피스톤타입이라고 하는 왕복동 압축기입니다. 가격도 저렴하고, 유지보수도 간편하여 세밀한 공정이 아닌 단순 압축공기가 필요한 여건에서 많이 선정하는 제품입니다.

그 외 스크루, 터보는 중, 고압을 요구하는 대형장비입니다. 스크류는 100마력(100hp) 이하로 사용하는 경우도 많습니다.
기어와 같이 맞물려서 공기를 압축기를 압축하므로, 소음이 적고 용량조절도 용이합니다.


특정 압축기를 결정하기까지 사용처에서 제공해야 하는 사항은 “공기 요구량(유량)” 과 “사용압력”입니다. 보통은 이 두 가지가 주어져야 압축공기 제조사에서 모델을 선정할 수 있습니다.

반응형

압축기의 설치조건- 기초공사

왕복동식 압축기의 경우 진동이 심해 기초공사가 필수적이나, 그 외의 경우 약식으로도 진행이 가능합니다.

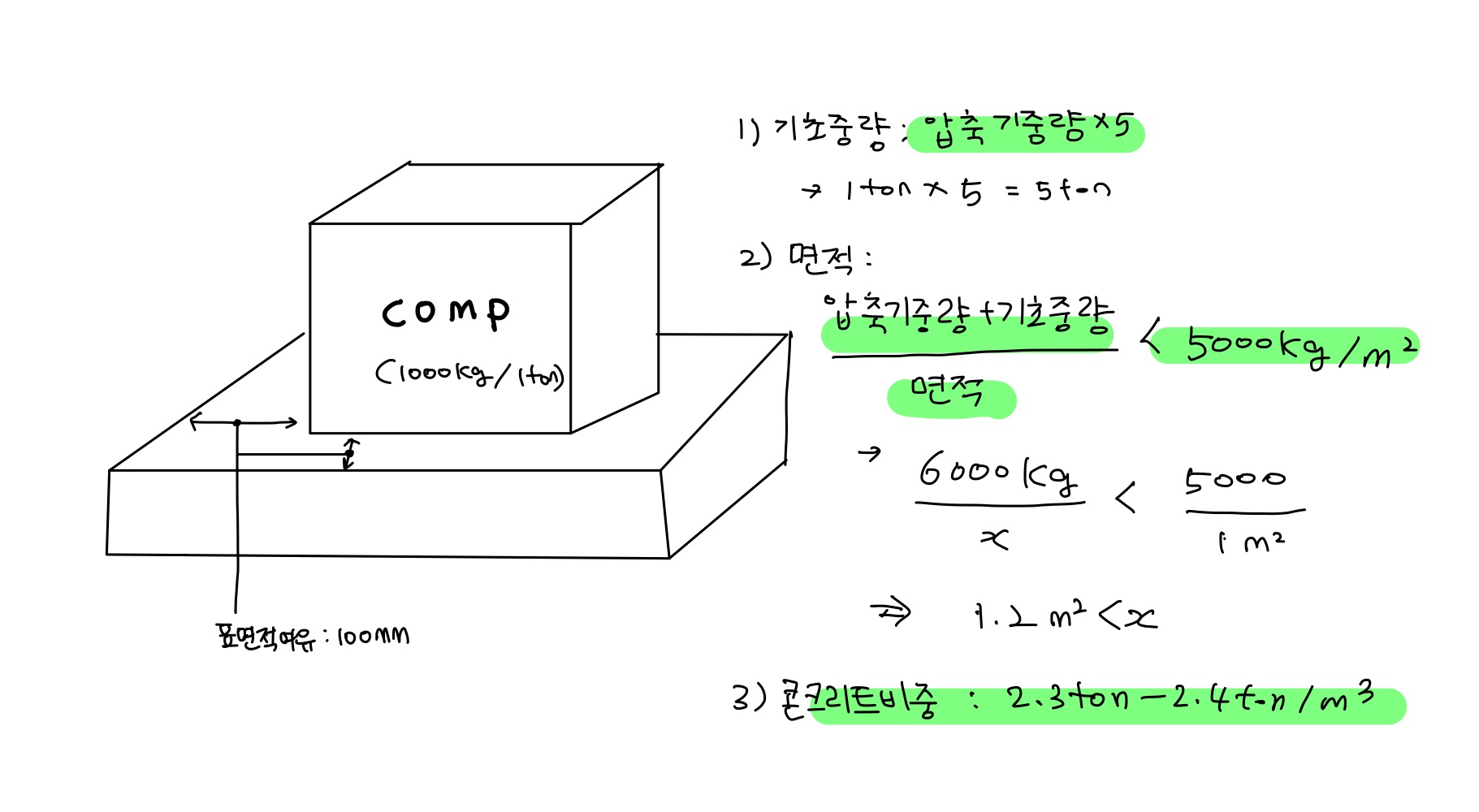

기초공사 매뉴얼

기초 위의 모서리와, 압축기사이의 거리는 10전씩을 유지해주어야 합니다.
압축기가 1톤짜리라고 가정했을 때, 위의 조건을 대로 따라가 보면 1.2m2면적을 충족하는 기초패드를 시공해야 합니다.

기초의 중량은 압축기중량의 5배, 면적은 압축기 중량과 기초의 중량합(ton)을 5로 나눈 값 보다 커야 합니다.
그 외 콘크리트 비중은 2.3~2.4 ton/m3, 용적혼합비는 시멘트 1:모래 2:자갈 4를 준수해야 합니다.

보통은 100hp이하의 스크루압축기 등 소형장비에는 사용하지 않는 장비라고 합니다.

약식 기초공사 방법

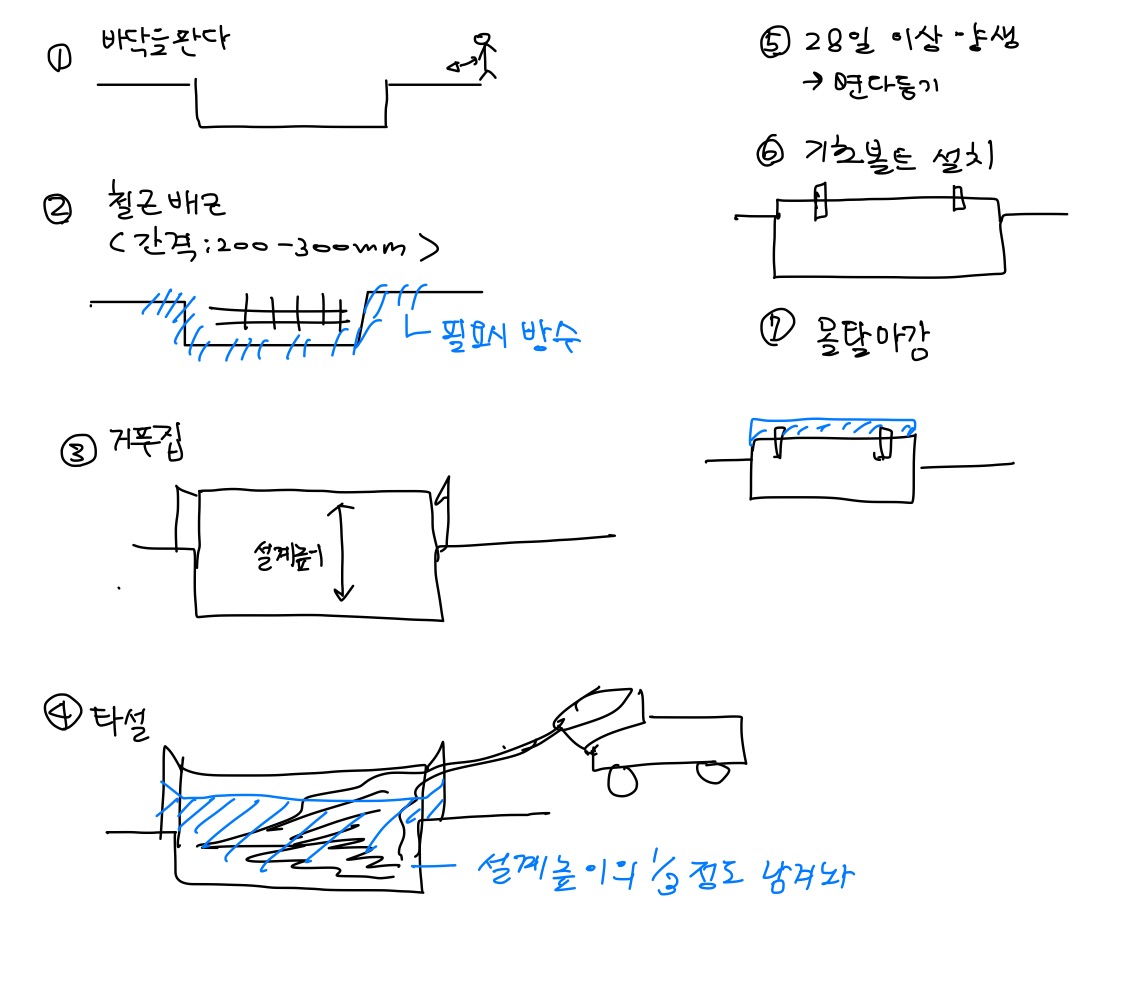

압축기 기초

위의 그림대로 정석적인 기초시공방법이 있으나, 현장여건에 따라 약식으로 시공하기도 합니다.
바닥은 파지 않고 필요한 기초면적만큼 표시한 후 300mm 간격으로 세트앙카처리합니다.
세트앙카를 이용해 길이와 폭방향으로 철근을 용접하고,
거푸집작업 후 70mm 높이까지 콘크리트 타설한후 나머지는 몰탈마감하는 방법입니다.





*자료참조 : 설비기술협회 2022 4월호
