건축설비 배관/밸브 종류, 용도, 신축이음 필요성과 종류 및 특징 -2 (신축이음 및 슬리브)

신축이음 필요성과 종류 및 특징,
설치 시 고려사항,
그리고 슬리브 설치에 대한 내용을 작성해보겠습니다.

신축이음의 설치간격

신축이음은 온도차가 큰 급탕이나 냉온수 배관에 주로 사용됩니다.
유통되는 신축관의 이음은 단식이 40mm, 복식이 80mm 정도 팽창을 흡수합니다.
강관의 경우 30m, 동관인 경우 20m마다 1개(단식)를 설치하고, 복식일 경우 강관 60m 동관 40m를 커버합니다.
*단식과 복식 신축이음 : 단식과 복식의 차이점은, 복식은 두개의 벨로우즈를 파이프로 연결했다는 점입니다. 각각의 벨로우즈가 단식 신축관의 역할을 하는데 직렬로 연결되어있다고 보시면 됩니다.

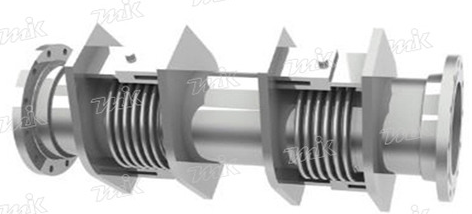

벨로즈형 복식 익스펜션 조인트

신축이음의 간격을 설계하기 위해서는 이론적으로 여러 요소가 복합적으로 고려되어야 합니다.

단순하게 간격이나 배관 종류뿐 아니라, 온도차와 응력계산, 관의 팽창계수와 신축량을 통한 설치 수량을 계산하고 간격을 선정해야 합니다.

*(간단한 간격 및 사양 설정 순서)고정점 사이의 배관 길이를 파악-온도 조건(적용 유체, 대기 온도, 주위온도 등)에 따른 신축량 계산-허용 신축량으로 나누어 수량 결정-복식, 단식 여부 결정-중간고정점 및 가이드 설정



실무에서는 이런 부분이 모두 고려되어 배치되는 것은 아닌 것으로 알고 있습니다.

또한 신축이음관의 종류, 제조사에 따라서도 흡수할 수 있는 신축량이 다를 수 있기 때문에 정밀한 설계는 일반적인 건축시공할 때에는 반영되기 어려울 것 같습니다.

신축이음의 종류,특징

현장에서 통상 적용되는 종류와 용도는 아래와 같습니다.

-벨로즈형: 건축기계설비의 수직, 수평 배관
*신축이음 설치 후 검사압력을 확인하고, 초과할 경우 단관으로 대체합니다.
-신축곡관(루프형): 천장 속, 지하층 등 수평 방향(설치 공간이 크므로)

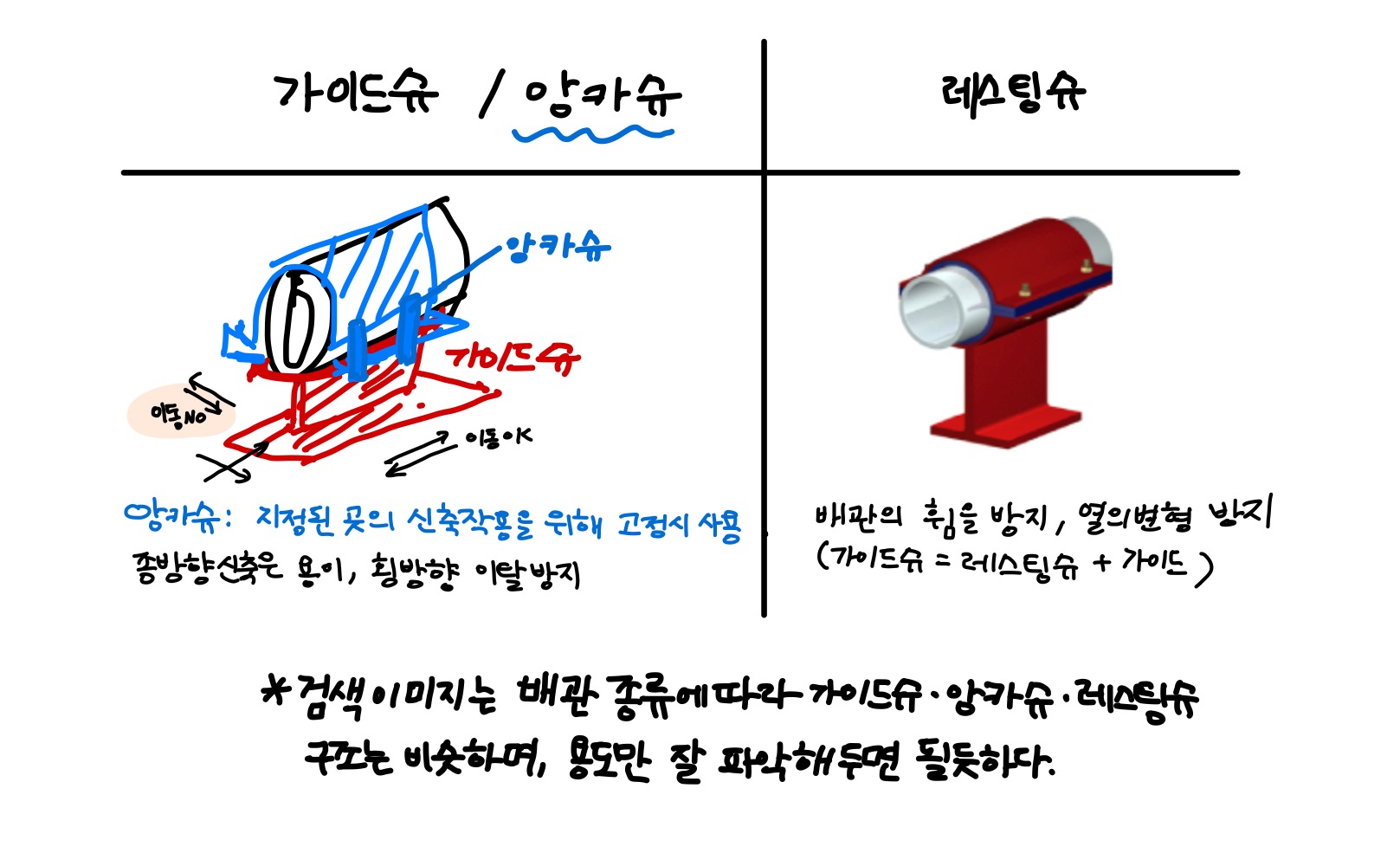

*폭, 길이, 고정 앵커, 가이드슈와 레스팅슈 선택, 가이드 위치 등 규격준수 필수

-스위블조인트: 보통 3~4개의 엘보를 사용하여 방열기, fcu등을 보호

스위블조인트 모양

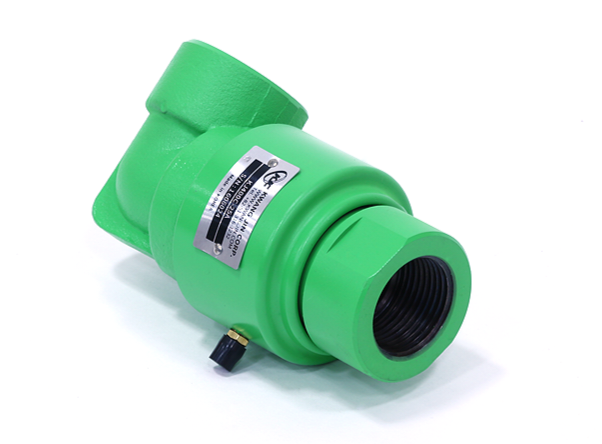

-볼조인트: 횡지관의 파손을 보호. 수평관 또는 입상관에서 수평관 접속 시 사용, 누수 우려가 적고 설치가 간단해 최근 적용이 증가


배관 길이가 20m 내외일 경우 루프형 신축이음을 사용하는 것이 좋습니다.

신축이음의 설치

앙카위치, 가이드슈, 앙카슈 등을 정확히 설치해야 합니다. 또한 출고 시 부착된 고정 탭은 수압시험 후 반드시 제거해야 합니다.

현장에서 설치할 때는,
중앙에 신축이음을 하고 양단을 고정하는 양단 고정방식보다, 중앙에 고정하고 신축이음을 생략하는 방식이 우선적으로 고려되어야 합니다.

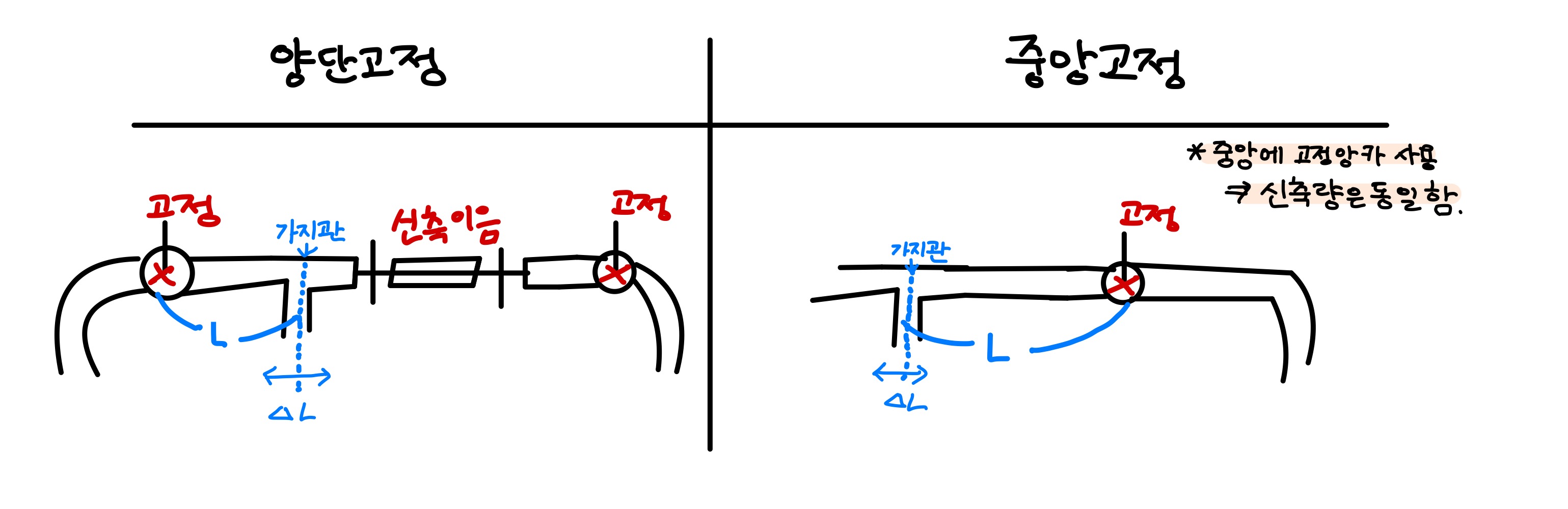

양단고정-중앙고정 계통도

배관 슬리브 설치방법

배관, 덕트 등이 관통할 부위에 타공하여 배관이 지나갈 수 있는 길을 내주는 공정입니다.
철근배근의 손상이 없도록 사전 샵도면(shop’d라고 합니다.) 작성 및 검토가 철저하게 이루어져야 합니다. 슬리브의 재질은 보통 강관, PVC를 사용합니다.
동관이나 가스관의 경우 절연이 중요하기 때문에 PVC를 많이 사용합니다.

건축공사시 PD나 화장실에 슬리브가 대량시공되는데,
이러한 경우에는 슬리브 위치가 표기된 판자(고무나 나무재질의) 홈을 내고,
그걸 활용해 거푸집에 위치표시를 하면 정확한 슬리브 설치가 가능합니다.

슬리브공정은 보통 건축공사 초기공정에서 진행됩니다.
건축공사 초기(골조이후 바닥작업시)에 슬리브 공사가 적절하게 진행될수 있도록 공정관리에도 신경써야합니다.
