냉각탑 선정하기 - 종류와 백연저감장치, 배치시 고려할사항 - 1

개방형과 밀폐형 냉각탑

냉각탑은 냉각수가 어떻게 공기와 접촉되는지에 따라 구분할 수 있습니다.
공기와 직접적으로 접촉하면 개방형, 그렇지 않은경우는 밀폐형이라고 구분합니다.

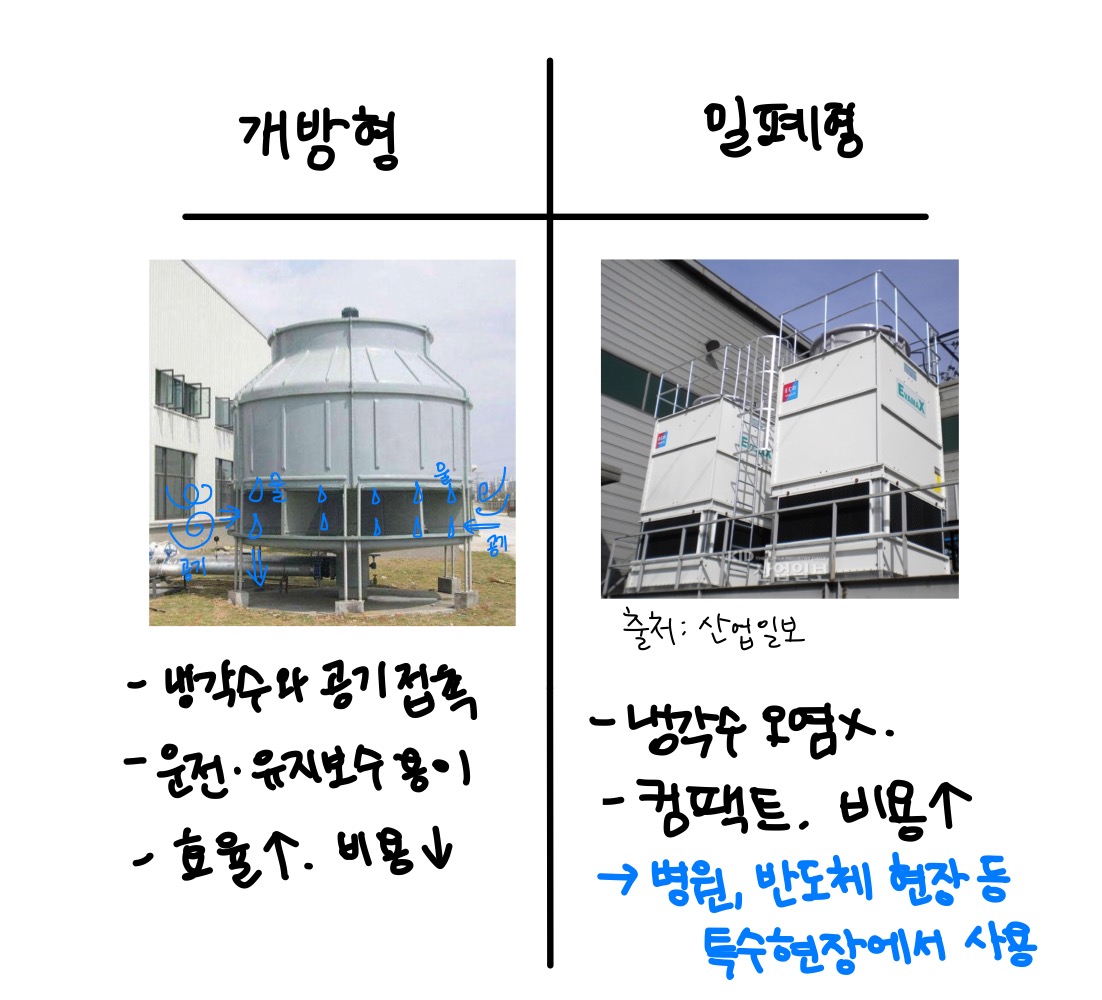

개뱡형 냉각탑과 밀폐형 냉각탑

그림과 같이, 대부분의 산업현장 또는 냉방용으로 건물에서 사용하는 냉각탑은 개방형입니다.
냉각수가 공기와 직접 접촉되는방식인 개방형 냉각탑은 에너지효율이 밀폐형보다 높고,
유지보수가 용이하다는 점에서 많이 보급되다 보니 비용적인 면에서 밀폐형보다 저렴합니다.
반면 밀폐형은 비용은 비싸지만, 컴팩트한 장점이 있고,
냉각수가 공기와 직접접촉되지 않아 냉각수가 오염되지 않습니다. 병원이나 반도체현장 등 특수현장에서 많이 사용됩니다.

반응형

압입송풍식 냉각탑과 대향류형, 직교류형 냉각탑



압입송풍식 냉각탑- 출처: sk냉동공조 홈페이지

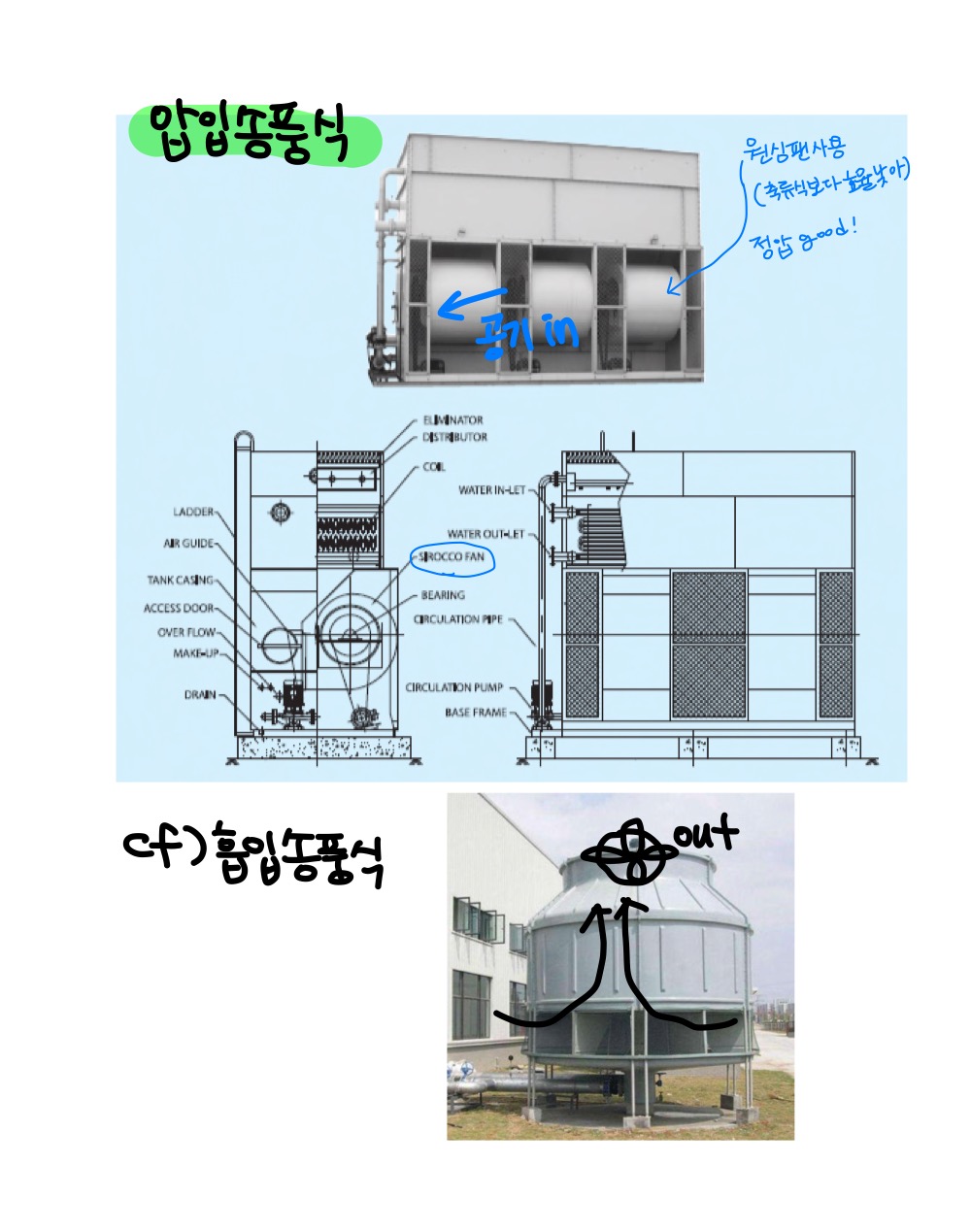

위의 그림은 압입송풍식 냉각탑과 흡입송풍식 냉각탑입니다.
냉각탑 팬의 송풍방식에따라 흡입송풍식, 압입송풍식으로 분류할 수 있습니다.
대부분의 현장은 흡입송풍식 냉각탑을 사용하는데, 흡입송풍식은 팬이 공기가 나가는 쪽에 위치하는 것입니다.
반대로 압입송풍식은 공기가 들어오는 쪽에 설치됩니다.
압입송풍식의 송풍기는 원심팬을 주로 사용하는데, 흡입송풍식에서 사용하는 축류 송풍기보다 효율이 20% 정도 낮아 동력이 더 많이 필요합니다.
이러한 면에서 운전비용이 높습니다.
또한 밀어내는 힘이 부족하다 보니, 뜨거운 공기가 다시 냉각탑으로 들어가는 현상도 발생합니다.
여러 면에서 단점이 많지만, 그럼에도 불구하고 사용하는 현장은 실내나 지하와 같이 높은 정압을 필요로 하는 곳입니다.

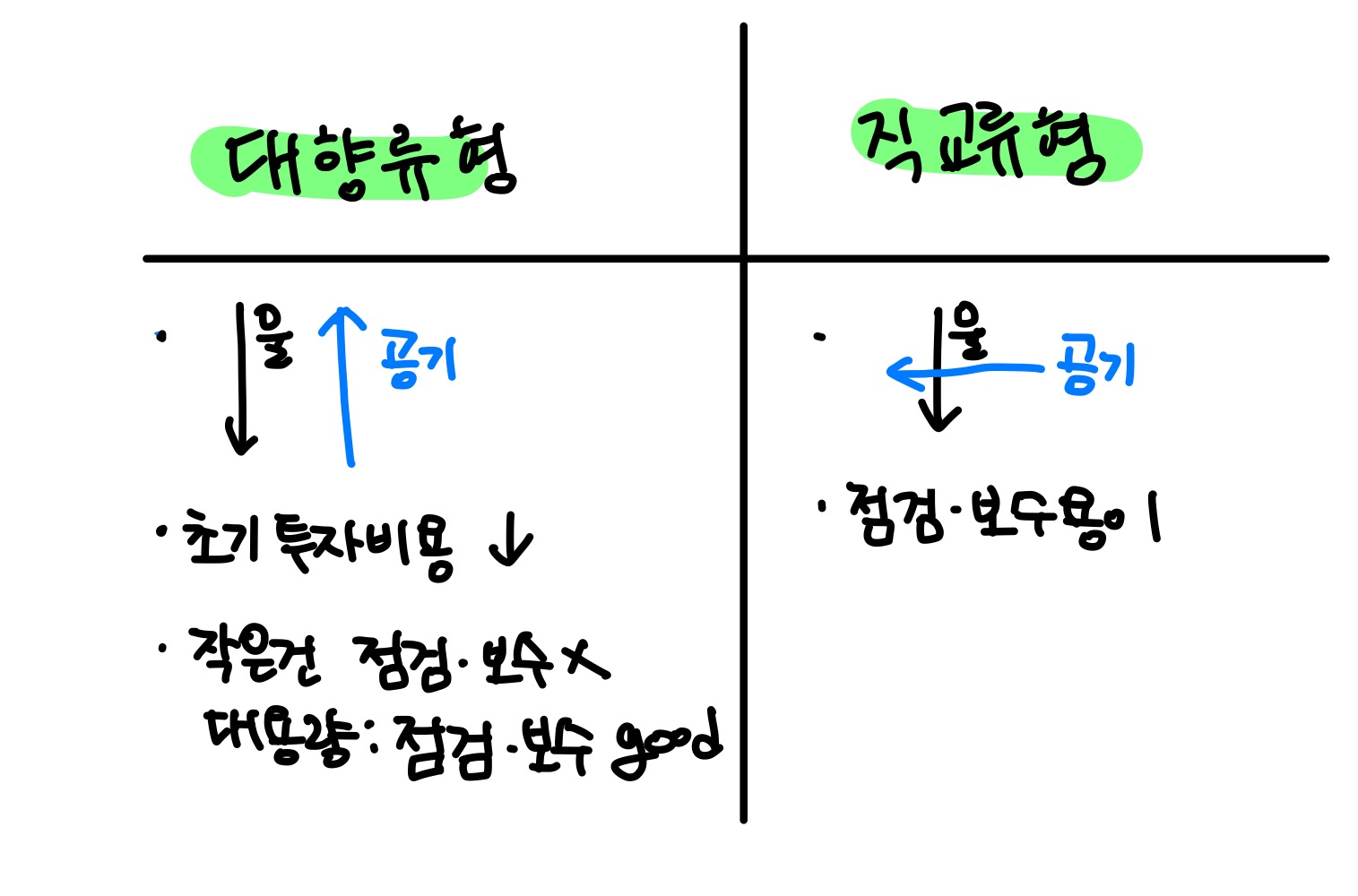

대향류형과 직교류형은, 열교환 방식입니다.
그림과 같이 공기와 물의 흐름이 평행하면 대향류, 직각이면 직교류인데,
대향류형이 보통 초기투자비가 저렴하다는 장점이 있습니다.
다만 유지보수가 어렵다는 것이 단점인데,
용량이 클수록 그 공간이 충분하므로 대용량일 경우에는 보통 대향류형 방식을 적용하게 됩니다.





출처 : 한국설비기술협회 2020년 8월호
